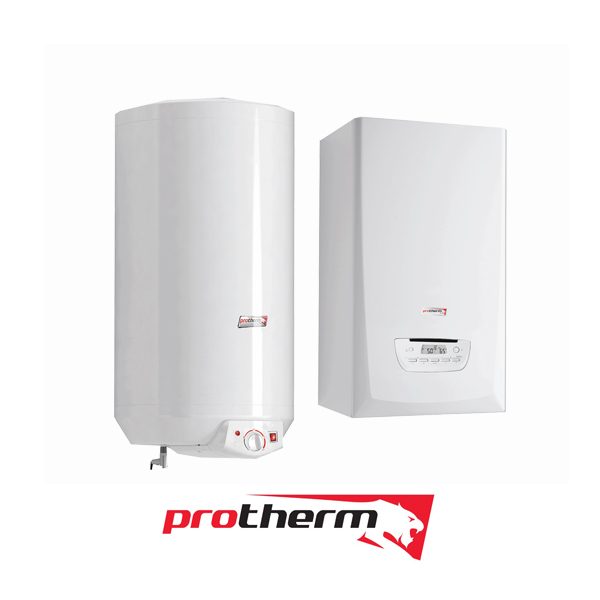

Zostava Panther Condens 20/26 KKV ľavá so zásobníkom WEL 75 ME a regulátorom Thermolink P

Popis

Zostava Panther Condens KKV je zložená zo závesného kondenzačného kotla Panther Condens 20/26 KKV, závesného zásobníka WEL75ME s vrstveným ukladaním teplej vody s objemom 82 litrov so sadou na dobíjanie vrstvených zásobníkov a regulátorom Thermolink P.

Energetická trieda pre vykurovanie A. Energetická trieda pre prípravu teplej vody B.

Zostava sa skladá z kondenzačného kotla Panther Condens 20/26 KKV s prietokovým ohrevom teplej vody s výkonom do vykurovania 2,9 -19,17 kW (pri tepl. spáde 50/30°C); s výkonom pri ohreve teplej vody: 3,1 – 26 kW, externého závesného zásobníka teplej vody WEL 75 ME typu shift-load (s vrstveným ohrevom TV) s objemom 82 litrov a regulátora Thermolink P. Kotol je pôvodne používaný na prípravu TV prietokovým spôsobom, ak sa pridá vrstvený externý zásobník, potom je prietokový ohrev využitý na ohrev vody v zásobníku vrstveným spôsobom.

Zásobník sa umiestňuje vedľa kotla na stenu a je prepojený s kotlom pomocou dobíjacej sady s čerpadlom TV. Pri poklese teploty o 5°C pod nastavenú hodnotu na termostate zásobníka, sa spustí čerpadlo dobíjacej sady, čím sa vytvorí prietok v okruhu teplej vody kotla, čo kotol vyhodnotí ako odber vody a spustí ohrev pretekajúcej vody cez doskový výmenník. Po dosiahnutí požadovanej teploty v zásobníku sa zastaví čerpadlo TV, čím sa preruší prietok cez doskový výmenník a kotol sa vypne, prípadne prepne do vykurovacieho systému (ak je požiadavka na kúrenie).

Pridaním externého vrstveného zásobníka sa zvýši množstvo dodávanej teplej vody z hodnoty 12 l/min (pri ∆t 30°C) až na hodnotu 18,9 l/min (pri ∆t 30°C). Takáto zostava je potom schopná dodať v priebehu 10 minút pri plne nahriatom zásobníku na 60°C množstvo až 160 l vody s teplotou 45°C. Opätovné nahriatie zásobníka na maximálnu teplotu je za 15 minút od skončenia odberu TV.



Prednosti a výhody

• Zostava závesného kondenzačného kotla so závesným zásobníkom teplej vody s vrstveným ohrevom TV

• Vysoká spoľahlivosť a výkonnosť kotla vďaka použitiu vysoko kvalitných komponentov

• Veľký rozsah modulácie výkonu kotla so zvýšením výkonu pri príprave teplej vody

• Vysoká účinnosť

• Komfortná príprava teplej vody

• Ľahká obsluha – vďaka intuitívnemu konceptu ovládacieho panelu



Technická charakteristika

• Príprava teplej vody v externom 82 litrovom závesnom vrstvenom zásobníku s nízkymi tepelnými stratami (štítok s energetickou triedou „B“)

• Nerezový kondenzačný výmenník kotla

• Zabudovaná výhrevná elektrická špirála 2 kW v zásobníku ako dodatočný spôsob ohrevu v prípade poruchy kotla

• Ochrana proti korózii horčíkovou anódou

• Ovládanie zostavy pomocou regulátora Thermolink P
